Каква е връзката между отварянето на клапана и скоростта на потока в регулиращ клапан със сифонно уплътнение?

Здравейте! Като доставчик на регулиращи клапани със сифонно уплътнение често ме питат за връзката между отварянето на клапана и дебита. Това е ключова тема, особено за тези в отраслите, където прецизният контрол на течностите е задължителен. Така че, нека се потопим направо и да проучим тази връзка в детайли.

Основи на управляващите клапани със сифонно уплътнение

Първо, позволете ми да ви дам кратък преглед на това какво представляват контролните клапани със сифонно уплътнение. Тези вентили са проектирани да контролират потока на течности, независимо дали течни или газови. Силфоните в тези клапани действат като уплътнение, предотвратявайки изтичане и осигурявайки плътно затваряне. Те се използват в широк спектър от приложения, от химическа обработка до производство на електроенергия.

Сега, когато става въпрос за контролиране на дебита, отварянето на клапана играе ключова роля. Отворът на клапана се отнася до степента, до която клапанът е отворен. Може да варира от напълно затворен (0% отваряне) до напълно отворен (100% отваряне). Дебитът, от друга страна, е обемът на течността, която преминава през клапана за единица време.

Как отварянето на клапана влияе върху скоростта на потока

Връзката между отварянето на клапана и дебита не винаги е ясна. В един идеален свят може да си помислите, че удвояването на отварянето на клапана ще удвои скоростта на потока. Но в действителност е малко по-сложно от това.

За повечето управляващи клапани със сифонно уплътнение връзката между отварянето на клапана и дебита следва нелинейна крива. При малки отвори на клапана, малко увеличение на отвора може да доведе до относително голямо увеличение на скоростта на потока. Това е така, защото течността трябва да се изтръгне през малък отвор и дори лекото увеличаване на размера на отвора може да направи голяма разлика в това колко лесно може да премине течността.

Тъй като отварянето на клапана се увеличава, скоростта на увеличаване на дебита започва да се забавя. Когато вентилът е почти напълно отворен, голямото увеличение на отвора на клапана може да доведе само до малко увеличение на скоростта на потока. Това е така, защото течността вече тече относително свободно през клапана и по-нататъшното увеличаване на отвора няма толкова голямо въздействие.

Нека да разгледаме някои примери от реалния свят. В химически завод, ако използвате aКриогенен контролен клапан със силфонно уплътнениеза да контролирате потока на криогенна течност, трябва да сте много прецизни с отварянето на клапана. Малка промяна в отвора при ниски нива може да има значителен ефект върху количеството течност, което се прехвърля. Това е от решаващо значение, тъй като криогенните течности често са много скъпи и трябва да се борави внимателно.

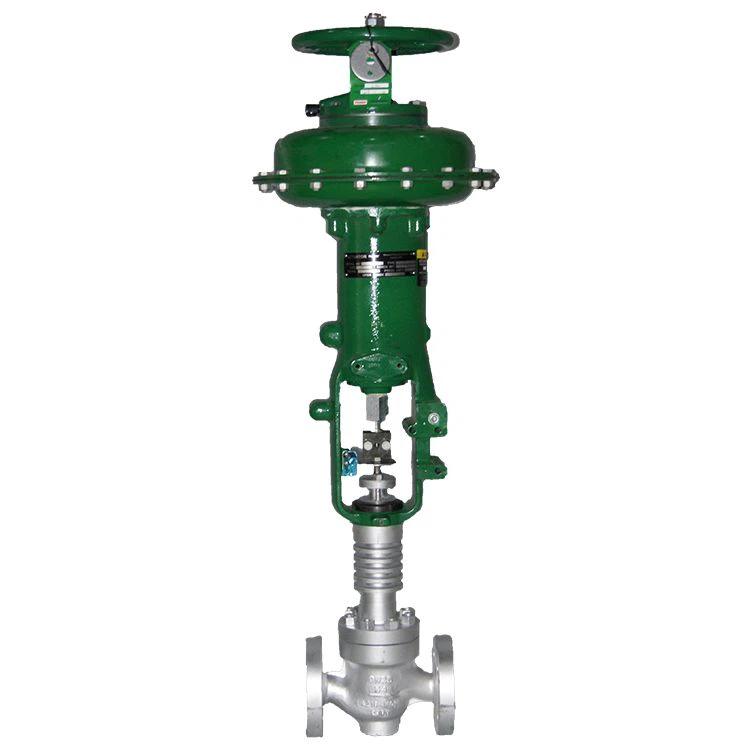

По същия начин, в електроцентрала, aПневматичен контролен клапан със сифонно уплътнение с едно седломоже да се използва за контролиране на потока пара. Връзката между отварянето на клапана и дебита на парата се следи внимателно, за да се осигури ефективна работа на електроцентралата.

Фактори, които влияят на връзката

Има няколко фактора, които могат да повлияят на връзката между отварянето на клапана и скоростта на потока. Един от най-важните фактори е видът на течността. Различните течности имат различен вискозитет, плътност и свиваемост. Например силно вискозна течност като масло ще тече по-бавно през клапан, отколкото по-малко вискозна течност като вода. Това означава, че връзката между отварянето на клапана и дебита ще бъде различна за маслото в сравнение с водата.

Разликата в налягането през вентила също играе роля. По-голямата разлика в налягането обикновено ще доведе до по-висок дебит за даден отвор на клапана. Това е така, защото разликата в налягането осигурява движещата сила за протичане на течността през клапана.

Дизайнът на самия клапан е друг важен фактор. Различните управляващи клапани със сифонно уплътнение имат различни характеристики на потока. Някои вентили са проектирани да имат по-линейна връзка между отварянето на клапана и дебита, докато други са проектирани за по-нелинейно управление. Например, aКриогенен контролен клапан с пневматично сифонно уплътнениеможе да бъде проектиран да осигурява много прецизен контрол при ниски дебити, което означава, че неговите характеристики на потока ще бъдат оптимизирани за това конкретно приложение.

Практически приложения и съображения

В практическите приложения разбирането на връзката между отварянето на клапана и дебита е от съществено значение за правилния избор и работа на клапана. Когато избирате контролен клапан със сифонно уплътнение, трябва да имате предвид необходимия диапазон на дебита и степента на контрол, от която се нуждаете. Ако имате нужда от много прецизно управление при ниски дебити, може да изберете клапан с по-нелинейна характеристика на потока. От друга страна, ако се нуждаете от по-пропорционален контрол върху широк диапазон от скорости на потока, клапан с по-линейна характеристика на потока може да бъде по-добър избор.

По време на работа е важно да наблюдавате непрекъснато отварянето на клапана и дебита. Това може да стане с помощта на сензори и системи за управление. Чрез регулиране на отварянето на клапана въз основа на желаната скорост на потока можете да гарантирате, че процесът работи ефективно и безопасно.

Например, в пречиствателна станция, ако използвате контролен клапан със сифонно уплътнение, за да контролирате потока вода в резервоар за пречистване, трябва да се уверите, че скоростта на потока е постоянна. Като наблюдавате отварянето на клапана и скоростта на потока, можете да регулирате клапана според нуждите, за да поддържате желания дебит.

Заключение

В заключение, връзката между отварянето на клапана и скоростта на потока в управляващия клапан със сифонно уплътнение е сложна, но важна концепция. Влияе се от фактори като вида на течността, разликата в налягането и конструкцията на клапана. Разбирането на тази връзка е от решаващо значение за правилния избор и работа на клапани в различни индустрии.

Ако сте на пазара за контролен клапан със сифонно уплътнение и се нуждаете от помощ, за да разберете как отварянето на клапана и скоростта на потока ще повлияят на вашето приложение, не се колебайте да се свържете с нас. Ние сме тук, за да ви предоставим експертизата и продуктите, от които се нуждаете, за да гарантирате гладкото протичане на вашите процеси. Независимо дали имате нужда отКриогенен контролен клапан със силфонно уплътнение, аКриогенен контролен клапан с пневматично сифонно уплътнение, или aПневматичен контролен клапан със сифонно уплътнение с едно седло, ние ви покриваме. Нека започнем разговор за вашите специфични нужди и да намерим идеалното решение за вас.

Референции

• „Наръчник за контролен клапан“ от Милтън Бейчок
• „Механика на флуидите“ от Франк М. Уайт
